# Virtualisation et OpenStack ![OpenStack](openstack.png) #### Arnaud Morin

### Objectifs * Virtualisation * Cloud * OpenStack

# Virtualisation

### Objectifs * Principes et intérêts * Vocabulaire * Vue d'ensemble des solutions dispo

Définition

Selon wikipedia :
La virtualisation consiste à faire fonctionner un ou plusieurs systèmes d’exploitation comme un simple logiciel, sur un ou plusieurs ordinateurs (serveurs), au lieu de ne pouvoir en installer qu’un seul par machine.

Principes de Popek et Goldberg

En 1974, Popek et Goldberg sont deux chercheurs qui ont introduits des conditions pour qu’un système supporte la virtualisation :

équivalence : fonctionnement identique dans une VM comme sur une machine physique
efficacité : une part majoritaire d’instructions doit être éxécutée directement sans intervention de l’hyperviseur
contrôle : l'hyperviseur garde le contrôle des ressources et les partage entre les VM

Historique

1946 - Premiers ordinateurs "Turing-complet" (ex : ENIAC)
1958 - Ordinateurs multitaches (Gamma 60 de Bull) : faire tourner plusieurs programmes en même temps, concept proche de la virtualisation.
1972 - IBM Mainframe Virtual Machine Facility/370 : premier système de "full virtualisation" !

Historique

1990 - Emulation de processeurs x86, mac sur Amiga (pionnier du genre)
1999 - VMWare Worsktation, puis Qemu, KVM, bochs, Xen, etc.
2004 - Intel VT-x Les VM ont directement accès au CPU. Les hyperviseurs ne font plus d’émulation mais controllent qui a accès au CPU

Les principes de Popek et Goldberg sont respectés depuis 2004 seulement !

Intérêts de la virtualisation

Sécurité : isolation / cloisonement
Coût : mutualisation / allocation temporelle
Criticité : sauvegarde / clonagee / migration
Performance : allocation dynamique de resources

# Comprendre la virtualisation

### CPU x86: les anneaux de protections ![CPU rings](rings.svg)

### Les anneaux de protections * Le "noyau" linux (ou windows) tourne dans le ring 0 * Les "logiciels" utilisateurs tournent dans le ring 3 * On passe d'un ring a l'autre en faisant un "sys call" (SYSENTER)

### Rappel La virtualisation consiste à faire fonctionner un ou plusieurs systèmes d’exploitation comme un simple logiciel

### Les anneaux de protections * L'hyperviseur tourne dans le ring 0 * Les machines virtuelles dans le ring 3 (simples logiciels)

La VM tourne comme un simple logiciel (ring 3).

Principe de Popek et Goldberg :

équivalence : OK
efficacité : KO
contrôle : OK

Ce n'est pas de la virtualisation !

On parle dans ce cas d'émulation

### Emulation Pros: * Bonne isolation entre les OS invités * Cohabitation d’architecture CPU et OS hétérogènes Cons: * Pas très performant : l'émulation provoque beaucoup d'overhead

Ring -1

2004 : Intel et AMD ont ajouté à leurs processeurs des instructions CPU supplémentaires pour aider à la virtualisation :

Intel VT-x
AMD-V

Ces nouvelles instructions sont regroupées dans le Ring -1"

Virtualisation

La VM à accès au ring 0.

Principe de Popek et Goldberg :

équivalence : OK
efficacité : OK
contrôle : OK

Containers

Ce n'est pas de la virtualisation.

Principe de Popek et Goldberg :

équivalence : KO
efficacité : OK
contrôle : OK

Les modeles de virtu

# Cloud

### Cloud * Principes et intérêts * Vocabulaire et philosohie * Vue d'ensemble des solutions dispo

Le cloud c'est large !

Calcul / Virtualisation
Stockage
Abstraction du matériel
Service et facturation à la demande
Accès par des API REST
Flexibilité, élasticité

What you want as a service

Principalement :

IaaS : Infrastructure as a Service
PaaS : Platform as a Service
SaaS : Software as a Service

Mais aussi :

Database as a Service
Network as a Service
Firewall as a Service
Load Balancer as a Service
DNS as a Service
...

Type de cloud

Cloud Public : fourni par un hébergeur à des clients (OVHcloud, AWS, GCP, Azure, Dropbox, etc.)
Cloud Privé : interne a une entreprise
Cloud Hybride : utilisation de ressources public au sein d'un cloud privé

### Pourquoi faire du cloud Coté business : * Baisse des coûts par mutualisation * Utilisation uniquement des ressources nécessaires

### Pourquoi faire du cloud Coté tech : * Accès par des API / automatisation / agilité * Reproductibilité * Architectures résiliantes et scalables * Abstraction des couches basses

Cloud Providers

Virtualisation dans le cloud

Le cloud computing repose souvent sur la virtualisation.

Le plus souvent en se basant sur l'hyperviseur Open Source QEMU/KVM

Stockage dans le cloud

On distingue deux types de stockage : le block storage et l'object storage

Block storage

Stockage bas niveau

Utilisé pour créer des disques virtuels (raw devices e.g. /dev/vdb)
Compatible avec n'importe quel systeme de fichier
Latence faible, idéal pour optimiser les I/O
E.G. Amazon EBS, OpenStack Cinder

Object storage

Stockage haut niveau

Accessible via une API HTTP
Utilisé pour les fichiers non structurés (images, videos, logs, etc.)
Optimisé pour la scalabilité et la durabilité
E.G. Amazon S3, OpenStack Swift

### Lexique du Cloud : Les Mots Clés à Maîtriser

### API REST Interface pour interagir avec les services cloud via des requêtes HTTP (GET, POST, etc.). > Comme un "menu de restaurant" : tu commandes (GET /instances) et tu reçois une réponse (liste des instances).

### API de metadata/userdata API interne permettant à une instance cloud d’accéder dynamiquement à des informations de configuration ou des scripts au démarrage, généralement accessible à l’URL 169.254.169.254. > Comme une "boîte aux lettres" accessible depuis une instance : les metadata sont les courriers administratifs alors que les userdata sont des colis personnels.

### cloud-init Outil pour initialiser une instance (ex: créer un utilisateur, installer des paquets). Il récupère les informations depuis l'API de metadata/userdata. > Comme un "assistant de première configuration" : il prépare la machine à ton arrivée.

### Image Modèle préconfiguré d’un système d’exploitation (OS) ou d’une application, utilisé pour démarrer des instances. > Comme une "clé USB bootable" : permet de démarrer une machine avec un OS déjà installé (ex: Debian, Ubuntu, CentOS).

### Instance Machine virtuelle (VM) ou conteneur exécutant un OS ou une application, créée à partir d’une image. > Une "boîte" avec CPU, RAM, disque, port.

### Flavor Modèles prédéfinis de ressources (CPU, RAM, disque) pour une instance. > Comme des "menus" au restaurant : petit (1 CPU, 2 Go RAM), moyen (4 CPU, 8 Go RAM), etc. Plus c'est gros, plus c'est cher !

### Volume Disques durs virtuels persistants, attachables/détachables à des instances. Se repose sur une technologie de block storage. > Comme un "disque dur externe" : on peut l'attacher sur n'importe quelle instance.

### Floating IP Adresses IP publique flottante, attachable à une instance pour un accès internet. > Comme un "numéro de téléphone portable" : on peut le transférer d’un appareil à un autre.

### Security-group Règles de pare-feu pour contrôler le trafic réseau vers/entre les instances. > Comme un "videur de boîte de nuit" : il autorise ou bloque l’accès selon des règles.

### Keypair Clés SSH publiques/privées pour une connexion sécurisée aux instances. > Comme une "clé et une serrure" : la clé privée ouvre la porte (instance) verrouillée par la clé publique.

# OpenStack ![OpenStack](openstack.png)

Suite logicielle Open Source pour construire un cloud. ![Projects](openstack-projects.png)

Histoire

Projet démarré en 2010 suite a la fusion d'un projet de la NASA

(cloud computing) et d'un projet de Rackspace

(cloud object storage)

Développé en Python et distribué sous licence libre Apache 2.0

Cycle de de 2 releases par an

Les dernières releases :

2025.1 (epoxy)
2025.2 (flamingo)
2026.1 (gazpacho) - prévu pour avril

### Les 4 opens * Open Source * Open Design * Open Development * Open Community

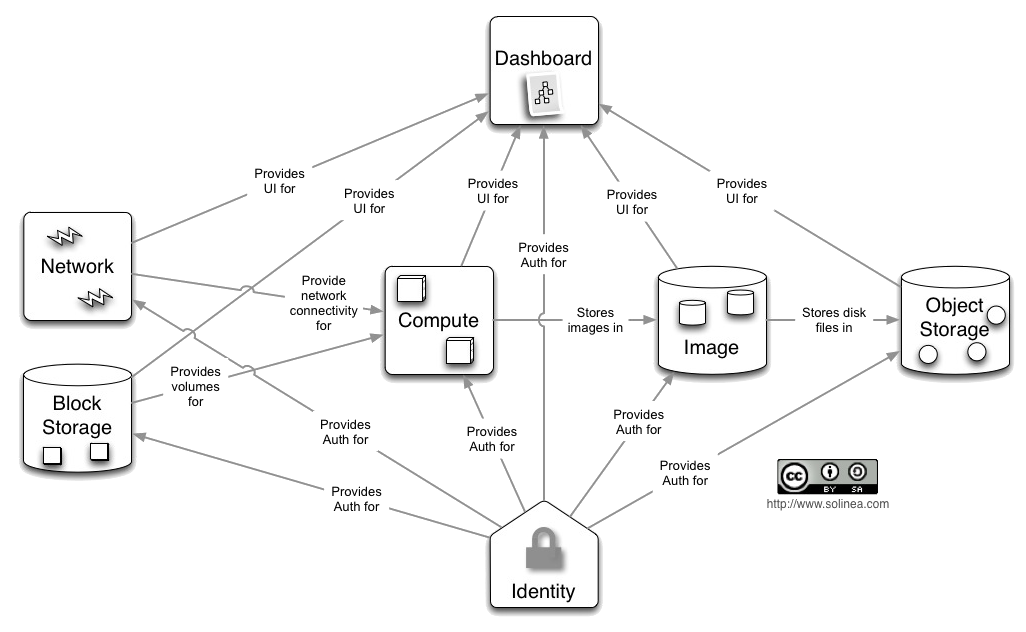

Overview

Principaux projets

Compute : Nova
Network : Neutron
Image : Glance
Volume : Cinder
Authentication : Keystone
Object Storage : Swift

Mais aussi

OpenStack ne pourrait pas fonctionner sans d'autres briques Open Source, comme par ex. :

Block storage : (pour cinder / volumes)
Base de données :
Bus de messages :
etc.

### Installation d'OpenStack Installer OpenStack est relativement simple : ```bash $ pip install nova $ pip install neutron # etc. ``` La complexité réside dans la configuration et l'imbrication des différents éléments entre eux. Beaucoup d'options sont possibles et nécessite une forte expertise.

### Utilisation d'OpenStack Pour discuter avec un Cloud OpenStack, le plus simple est d'installer et utiliser le client officiel : ```bash $ pip install python-openstackclient ``` Ce client permet de faire des requêtes HTTP aux differentes API REST du cloud OpenStack.

### Fichier openrc Le client `openstack` nécessite des paramètres pour se connecter au cloud OpenStack. A minima, il faut : * L'`URL` de l'API `keystone` * Un `login` * Un `mot de passe` * Un identifiant `project`

### Exemple de fichier openrc ```bash $ cat openrc export OS_AUTH_URL="https://auth.cloud.ovh.net/v3/" export OS_TENANT_ID="0d899a6f76e74760a06919533ed0ec52" export OS_USERNAME="user" export OS_PASSWORD="password" ```

### Catalog La premiere requête que nous pouvons faire avec le client `openstack` est une requête aupres du service `keystone` pour récupérer le `catalog` et ainsi découvrir les autres API disponibles dans notre cloud. ```bash $ openstack catalog list ```

### Liste des instances Si le service `nova` (compute) est disponible sur le cloud, il devient possible de lister les instances : ```bash $ openstack server list ```

### Liste des images Si le service `glance` (image) est disponible sur le cloud, il devient possible de lister les images : ```bash $ openstack image list ```

### Liste des réseaux Si le service `neutron` (network) est disponible sur le cloud, il devient possible de lister les réseaux : ```bash $ openstack network list ```

### etc. Beaucoup d'autres requêtes peuvent être faite. Comme par ex. booter une nouvelle instance ```bash # Création d'une nouvelle instance $ openstack server create \ --flavor small \ --image 'Debian 13' \ --net public \ mon-instance ``` etc.

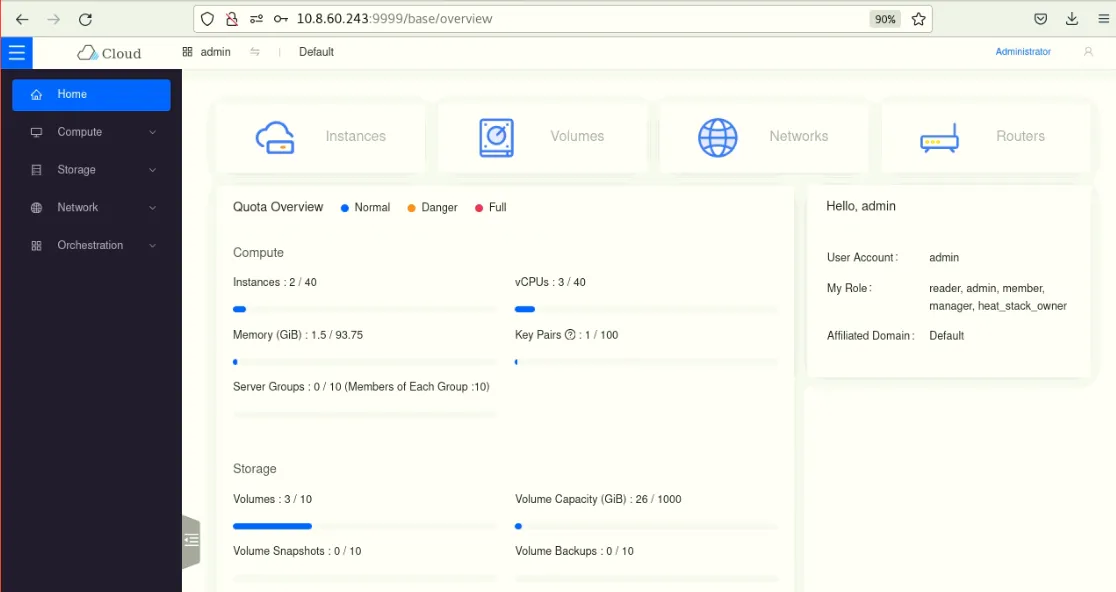

Interface web

Il est aussi possible de piloter OpenStack à partir d'une interface web.

### ...ou via du code ```terraform # Exemple avec du code terraform resource "openstack_compute_instance_v2" "mon_instance" { name = "mon-instance" image_name = "Debian 13" flavor_name = "small" network { name = "public" } } ```

## Questions ?
